Núcleo de cámara térmica compacta LWIR

Boson®

Modelo: Boson 320, 4° (HFOV) 55 mm Ir a página de asistencia

Los núcleos de cámara térmica de infrarrojos de largo alcance (LWIR) de Boson® establecen un nuevo estándar de tamaño, peso, consumo y rendimiento. Su detector sin refrigerar de óxido de vanadio (VOx) con pitch de 12 µm cuentan con dos resoluciones (640 x 512 o 320 x 256) y están disponibles con multitud de lentes diferentes para pueda estar seguro de encontrar la configuración que mejor se ajuste a su próximo proyecto. El procesamiento de imágenes avanzado, el análisis de vídeo, los controladores de sensores periféricos y las interfaces de comunicación estándar del sector de Boson hacen que la integración resulte sencilla.

Variaciones del producto:

Subscribe to Our Newsletter

Technical Support Center

Tamaño, peso y consumo revolucionarios (SWaP)
El tamaño, el peso y el consumo (a partir solo de 7,5 gramos y 4,9 cm3) junto con su flexibilidad extrema le permiten elegir funciones de bajo consumo de energía.
Potente procesamiento de vídeo XIR de FLIR
El procesamiento de vídeo mediante infrarrojos ampliable (XIR) de FLIR con interfaces incorporadas estándar del sector hace posible el procesamiento y análisis avanzados en un sistema de chip líder en la industria.
Marca de calidad a un precio asequible
El nuevo diseño de Boson permite a FLIR proporcionarle cámaras de alta resolución a precios de baja resolución.

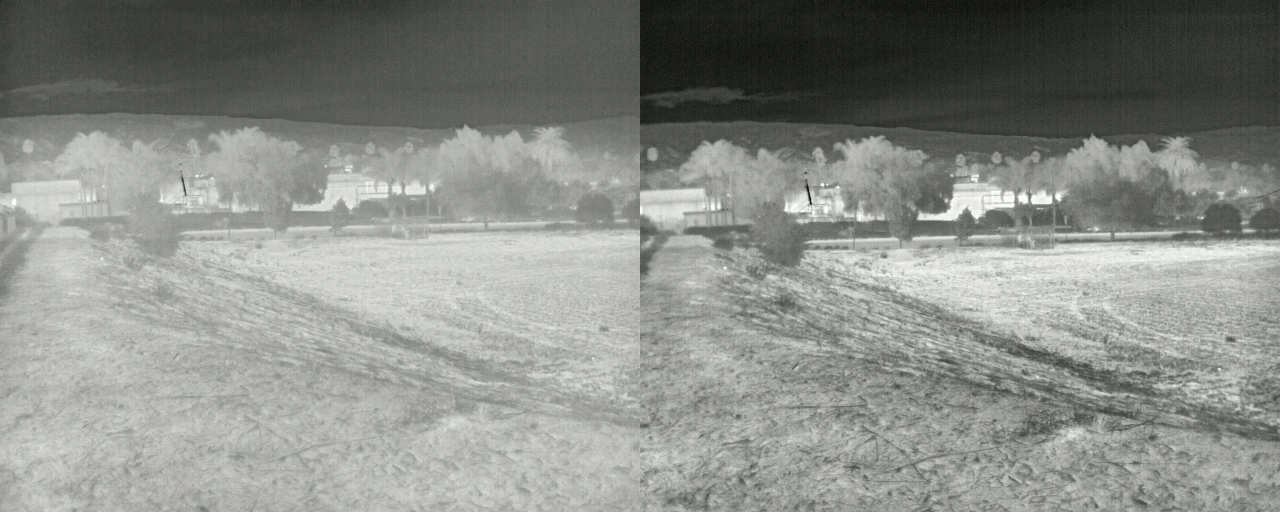

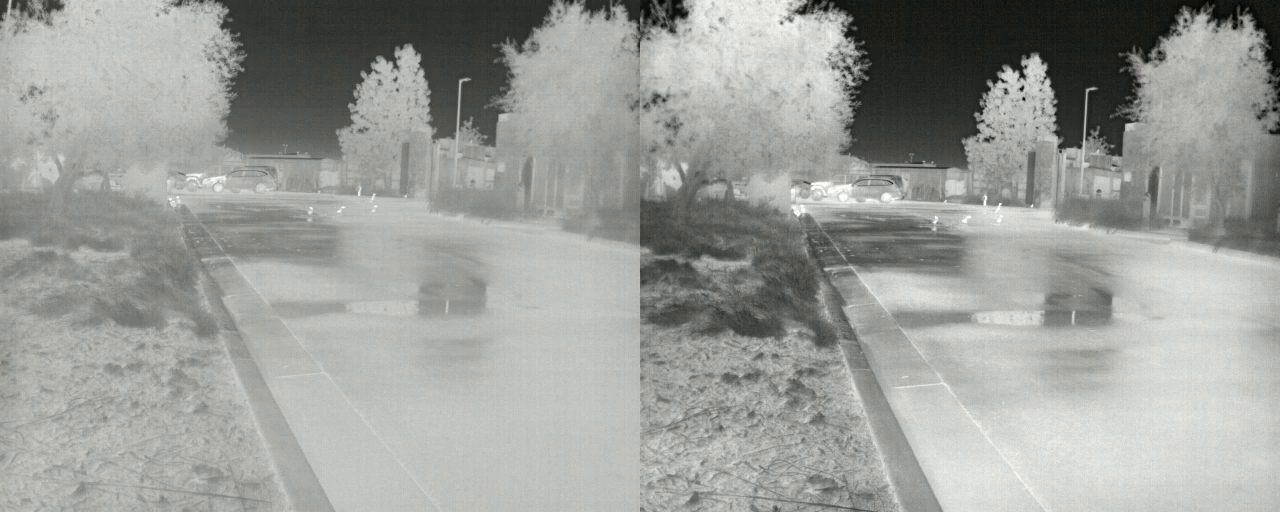

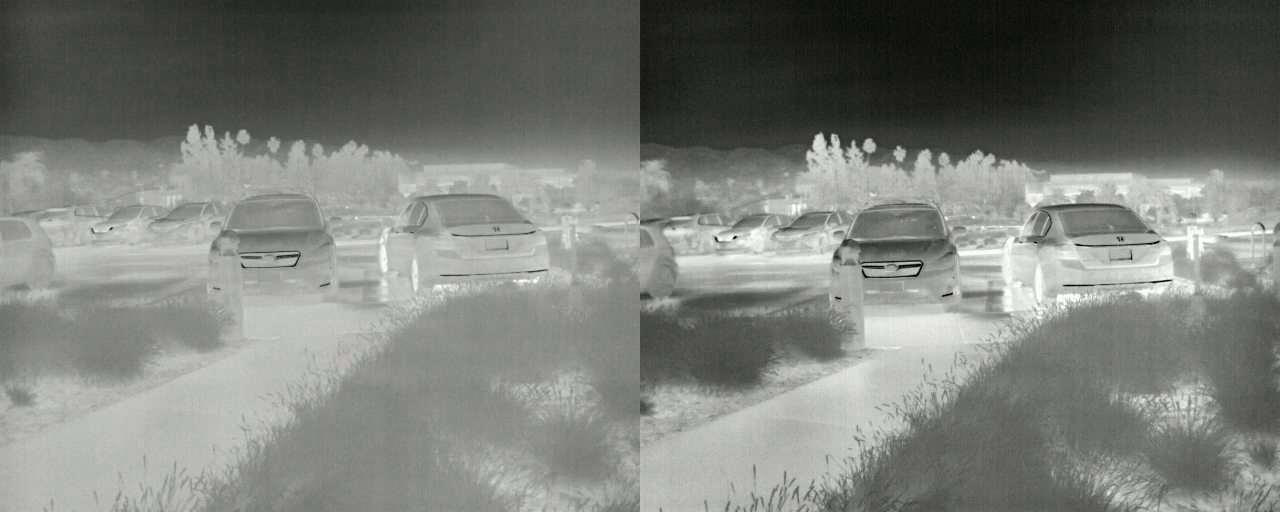

Comparación de Boson

	Boson+	Boson
Resolución	VGA: 640 × 512	VGA: 640 × 512 QVGA: 320 × 256
Tamaño de píxel	12 μm
Banda espectral	8μm - 14μm
Sensibilidad	Sector industrial: ≤20 mK Profesional: ≤30 mK	Sector industrial: ≤40 mK Profesional: ≤50 mK Consumidor: ≤60 mK
Canalización de vídeo y latencia	AGC (control automático de ganancia): Mejorado con negros más profundos Latencia: <6 ms	AGC (control automático de ganancia): Sí* Latencia: < 25 ms*
Rango dinámico de escena	a 120 °C (alta ganancia)	Ganancia alta: <140 °C Ganancia baja: <500 °C
Frecuencia de imagen	60 Hz	60 Hz y 9 Hz
Opción de radiometría	No	Sí
Disponible en modo de ganancia baja	No	Sí
Opción sin obturador	No	Sí

*Mejoras disponibles en el tercer trimestre de 2022

Especificaciones

Detector de generación de imágenes: Uncooled VOx microbolometer

Tamaño de píxel: 12 µm

Opciones de frecuencia de imagen: 60Hz baseline; 30 Hz runtime selectable

Rango espectral térmico: Longwave infrared; 8 µm – 14 µm

Rango de temperatura de escena: to 140 °C (high gain) to 500 °C (low gain)

Rendimiento

Rango de temperatura de escena: to 140 °C (high gain) to 500 °C (low gain)

Rango espectral térmico: Longwave infrared; 8 µm – 14 µm

Generación de imágenes y óptica

Corrección de no uniformidad (NUC): Calibrado de fábrica; FFC (correcciones de campos planos) actualizadas con NUC sin obturador silenciosa de FLIR (SSN™)

Detector de generación de imágenes: Uncooled VOx microbolometer

Formato en matriz: 320 × 256

Frecuencia de imagen completa: Nivel de referencia 60 Hz; tiempo de ejecución seleccionable de 30 Hz

Frecuencia de imagen lenta: ≤9 Hz disponibles

Instantáneas: Instantánea de imagen completa, interfaz SDIO para compatibilidad con medios extraíbles

Número F: 1,0

Opción de vídeo lenta [configurada en fábrica]: <9 Hz available

Opciones de frecuencia de imagen: 60Hz baseline; 30 Hz runtime selectable

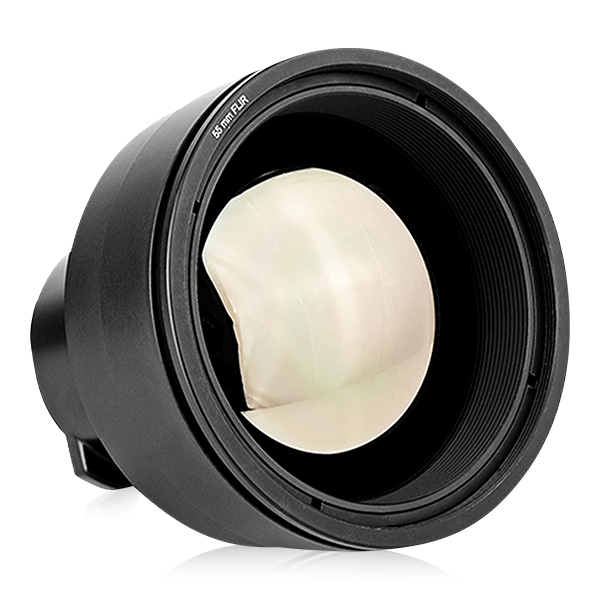

Opciones de lente: 320 x 256 4° (HFOV) 55 mm (EFL)

Orientación de la imagen: Ajustable (rotación vertical y/o rotación horizontal)

Paso de píxel: 12 µm

Rango dinámico de escena [modo de ganancia entre paréntesis]: Hasta +140 °C (alta); hasta +500 °C (baja)

Rango espectral: Infrarrojos de onda larga; 7,5 µm – 13,5 µm

Sensibilidad térmica: <40 mK (industrial); <50 mK (profesional); <60 mK (consumidor)

Superposición de símbolos: Cada fotograma reescribible; mezcla alfa para superposición translúcida

Tamaño de píxel: 12 µm

Tecnología del sensor: Microbolómetro VOx no refrigerado

Zoom digital: 1x to 8x zoom

Zoom electrónico continuo: Zoom de 1X a 8X

Conexiones y comunicaciones

Canales de control: UART o USB

Canales de vídeo: CMOS o USB2

Canales periféricos: I2C, SPI, SDIO

Eléctrico

Disipación de potencia: Según la configuración; como mínimo 500 mW

Voltaje de entrada: 3,3 VCC

Mecánico

Orificios de montaje de precisión: Cuatro orificios roscados M1,6 x 0,35 (tapa trasera). Compatibilidad de lente recomendada cuando la masa de lente supera la masa del núcleo.

Peso: 7,5 g sin lente (según configuración)

Tamaño: 21 × 11 mm sin lente

Tamaño (sin lente): 21 × 11 mm

Medio ambiente y aprobaciones

Altitud operativa: 12 km (altitud máx. de un avión comercial o una plataforma aérea)

Golpes: 1500 g a 0,4 ms

Protección solar: Integral

Rango de temperatura no operativa: De -50 a 105 °C

Rango de temperatura operativa: De -40 a 80 °C

Export Designations

Código ECCN: 6A003.b.4.b (Fast Video, 60Hz)
6A993.A (Slow Video, 9Hz)
