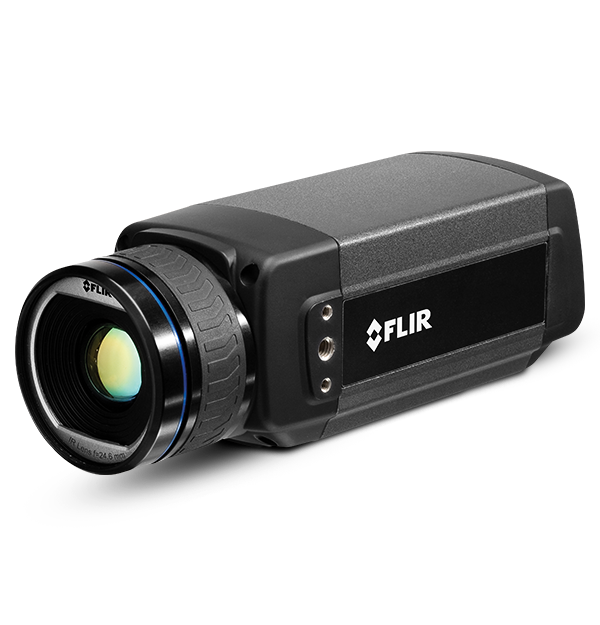

FLIR A615

Comunicación y almacenamiento de datos

Comunicación Ethernet

TCP/IP de enchufe de FLIR y protocolo GenICam

Entradas digitales

1 con aislamiento óptico, 10-30 VCC

Estándar Ethernet

IEEE 802.3

Ethernet

Control e imagen

Protocolos de Ethernet

TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP

Salidas digitales

2 con aislamiento óptico, 10-30 VCC, máx. 100 mA

Tipo de conector Ethernet

RJ-45

Tipo de Ethernet

Gigabit Ethernet

Transmisión de imágenes por Ethernet

16 bits 640 × 480 píxeles a 50 Hz, 16 bits 640 × 240 píxeles a 100 Hz, 16 bits 640 × 120 píxeles a 200 Hz (señal lineal, temperatura lineal, compatible con GigE Vision y GenICam radiométrico)

USB

Control e imagen

USB - Comunicación

TCP/IP de enchufe de FLIR

USB - Estándar

USB 2 HS

USB - Protocolos

TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP

USB - Tipo de conector

USB Mini-B

USB - Transmisión de imágenes

16 bits, 640 × 480

Generación de imágenes y óptica

Campo de visión (FOV)

15° × 11° (19° diagonal)

Constante de tiempo del detector

Típica 8 ms

Distancia focal mínima

0,50 m (1,64 ft)

Enfoque

Automático o manual (motor integrado)

Frecuencia de la imagen

50 Hz (100/200 Hz con ventanas)

Identificación de la lente

Automático

Longitud focal

41,3 mm (1,63")

Número F

1,0

Pantalla FLIR - Modo EST

No

Paso del detector

17 µm

Resolución de IR

640 × 480 píxeles

Resolución espacial (IFOV)

0,41 mrad

Sensibilidad térmica/NETD

<0,05 °C a +30 °C (+86 °F) / 50 mK

Medición y análisis

Corrección de emisividad

Variable de 0,01 a 1,0

Corrección de temperatura aparente reflejada

Automática, basada en la entrada de la temperatura reflejada

Corrección de transmisión atmosférica

Automática, basada en las entradas de distancia, temperatura atmosférica y humedad relativa

Corrección de transmisión óptica

Automática, basada en señales de sensores internos

Correcciones de medición

Parámetros globales del objeto

Óptica externa y corrección de ventanas

Automática, basada en la entrada de la transmisión y temperatura de la óptica/ventana

Precisión

±2 °C o ±2 % de lectura

Rango de temperatura del objeto

De -20 a +150 °C De +100 a +650 °C De +300 a +2000 °C

Tamaño de la cámara (L. × An. × Al.)

222 × 73 × 75 mm (8,7 × 2,9 × 3,0")

General

Contenido

Funda rígida o caja de cartón, cámara termográfica con lente, CD-ROM de la utilidad, certificado de calibración, cable Ethernet™, cable USB (FLIR A615), cables eléctricos, cable de alimentación (pigtail), fuente de alimentación, documentación impresa, guía de iniciación impresa, guía de información importante impresa, CD-ROM con documentación para el usuario, tarjeta de extensión de garantía o tarjeta de registro, bornero de 6 polos (montado en la cámara)

Material de la carcasa

Aluminio

Tamaño del embalaje

360 × 180 × 550 mm (14,2 × 7,1 × 21,7")

Características medioambientales y certificaciones

EMC

EN 61000-6-2:2001 (inmunidad), EN 61000-6-3:2001 (emisión), FCC 47 CFR parte 15 clase B (emisión)

Golpes

25 g (IEC 60068-2-27)

Humedad (operativa y de almacenamiento)

IEC 60068-2-30/24 h con humedad relativa del 95 %, de +25 a +40 °C (de +77 a +104 °F)

Protección

IP 30 (IEC 60529)

Rango de temperatura de almacenamiento

De -10 a +70 °C (de -40 a 158 °F)

Rango de temperatura operativa

De -15 a +50 °C (de +5 a +122 °F)

Vibración

2 g (IEC 60068-2-6)

Alimentación

Funcionamiento con alimentación externa

12/24 VCC, 24 W máx. absoluto

Tipo de conector de alimentación externa

Terminal a tornillo para conexión jack de 2 polos

Voltaje

Rango permitido de 10 a 30 VCC
