Cámara de imagenología acústica industrial

FLIR Si124

Ir a página de asistencia
product image

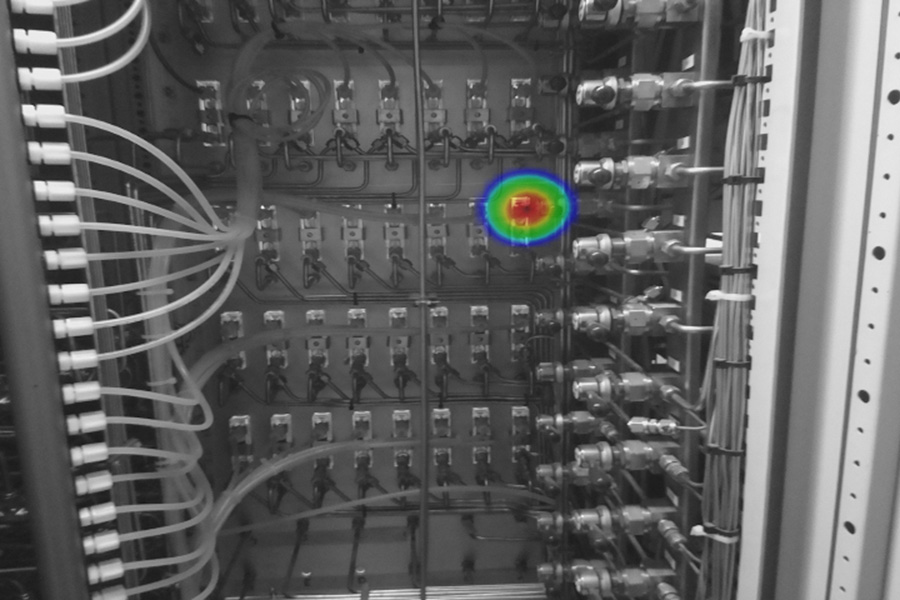

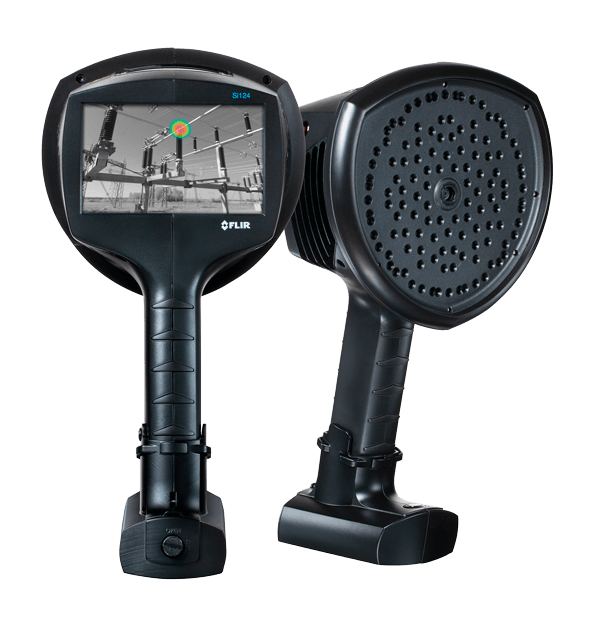

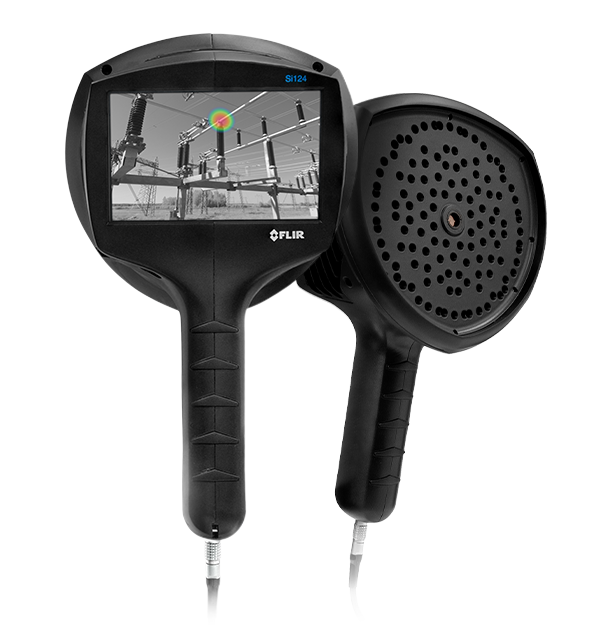

La cámara de imagenología acústica de FLIR Si124 puede ayudarle a localizar fugas presurizadas en sistemas de aire comprimido o detectar descargas parciales desde sistemas eléctricos de alto voltaje. Esta solución ligera, que puede manejarse con una sola mano, se puede utilizar para identificar problemas hasta 10 veces más rápido que con los métodos tradicionales. Creada con 124 micrófonos, Si124 produce una imagen acústica precisa que muestra información ultrasónica de manera visual, incluso en entornos industriales ruidosos. La imagen acústica se transpone en tiempo real encima de una imagen de cámara digital, lo que permite identificar con precisión la fuente del sonido. Si124 cuenta con un complemento que permite a los usuarios importar imágenes acústicas a FLIR Thermal Studio Suite para su edición, análisis y creación de reportes avanzados fuera de línea. El análisis de campo y la generación de reportes también se pueden realizar utilizando el servicio en la nube de FLIR Acoustic Camera Viewer. Mediante una rutina de mantenimiento periódica, FLIR Si124 puede ayudar a las instalaciones a ahorrar dinero en facturas de servicios públicos y demorar el gasto de instalación de nuevas compresoras.

Disponible en otros dos modelos: Si124-LD para detección de fugas y Si124-PD para aplicaciones en servicios públicos eléctricos. Vea los modelos en la sección de productos relacionados, a continuación.

Contacto de ventas

Encuentre rápidamente fugas de aire presurizado y descargas parciales

  • Encuentre problemas más rápido

    Detecte fugas de aire comprimido, descargas parciales y efectos de corona hasta 10 veces más rápido mediante la obtención de imágenes acústicas en vez de los métodos tradicionales

  • Reduzca costos, aumente la confiabilidad

    Reduzca al mínimo los costos excesivos de servicios públicos, las fallas de equipos y el tiempo de inactividad, asegurándose de que la presión de aire sea adecuada para el equipo neumático y localizando con precisión la descarga parcial o el efecto de corona

  • Inspección fácil

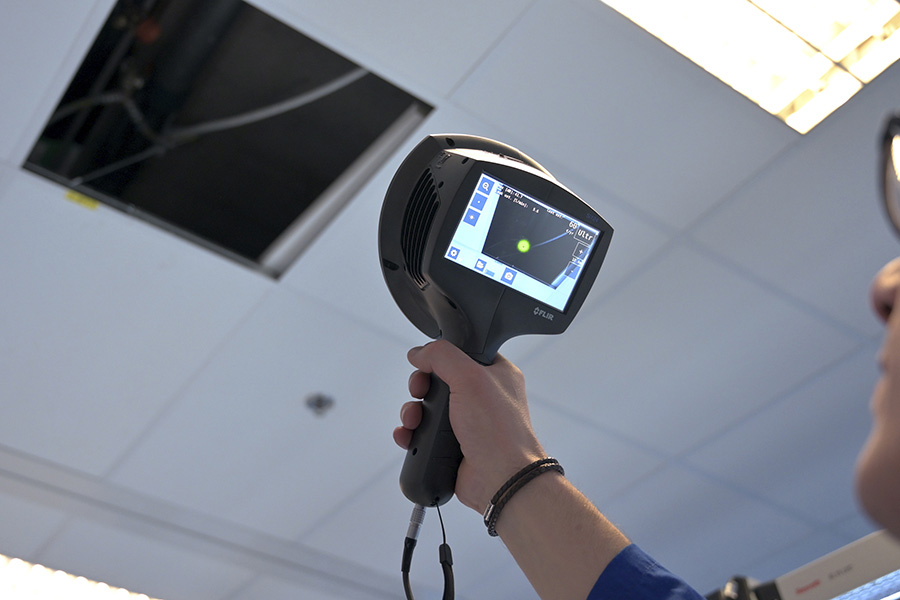

    Clasifique en tiempo real la gravedad de las fugas y el tipo de descarga parcial con esta herramienta ligera e inteligente, que se puede operar con una mano

Ahora compatible con FLIR Thermal Studio

Ahora compatible con FLIR Thermal Studio

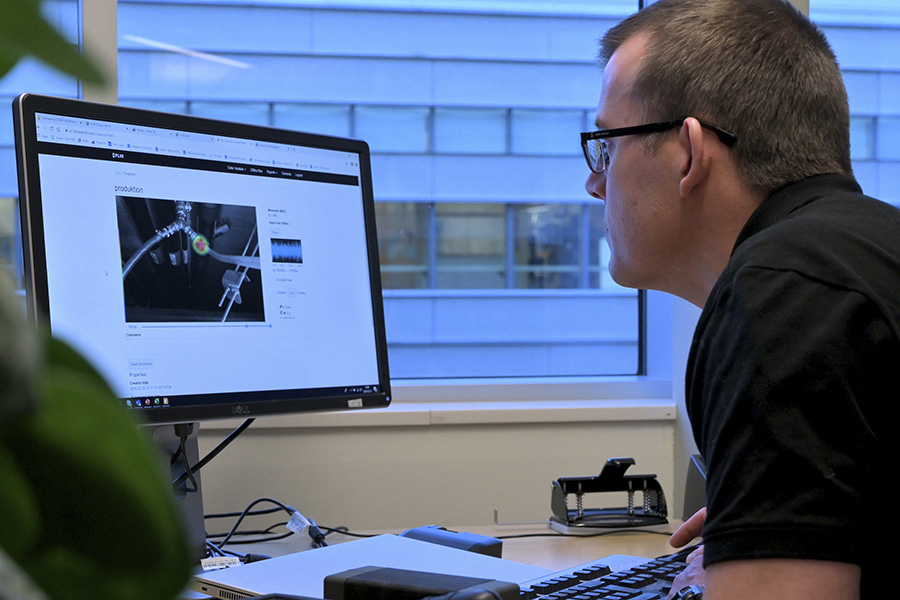

El complemento de la serie FLIR Si para FLIR Thermal Studio, le permite importar imágenes acústicas de las cámaras de la serie FLIR Si a FLIR Thermal Studio. Edite y analice imágenes fácilmente y produzca reportes avanzados. Con el complemento, tendrá soporte para clasificación automática de fallas, indicación de gravedad, acción recomendada para inspecciones de servicios públicos, cálculo de volúmenes de fuga y ahorro de costos para fugas de aire. Combine imagenología acústica con termografía en el mismo reporte.

Contacto de ventas

¿Desea obtener más información sobre este producto?

Llamar (866) 477-3687 para hablar con un experto especializado.

Especificaciones
Medición acústica
124 micrófonos MEMS de bajo ruido y visualización de sonido en tiempo real
Clasificación de descarga
• Corona negativa • Corona positiva y negativa • Descarga flotante • Descarga superficial o interna Patrón PRPD proporcionado en el servicio en la nube FLIR Acoustic Camera Viewer.
Distancia
de 0,3 m (1,0 ft) a 130 m (430 ft)
Tasa de fuga
En un entorno industrial típico: • >0,032 l/min a 3 bar desde 3 m (9,8 ft) • >0,05 l/min a 3 bar desde 10 m (32,8 ft) Detección mínima absoluta en un entorno silencioso: 0,016 l/min a 1,2 bar desde 0,3 m (1,0 ft)
Transferencia de datos inalámbrica
Wi-Fi de 2,4 GHz y 5 GHz, LAN inalámbrica IEEE 802.11.b/g/n/ac
Generación de imágenes y óptica
Frecuencia de imagen de vídeo
25 fps
Rango dinámico
Por encima de 120 dB
Resolución de imagen de video
800 × 480
Zoom
Zoom digital de 2x
Medición y análisis
Ancho de banda
De 2 a 35 kHz, rango ajustable
Clasificación de descarga
• Corona negativa • Corona positiva y negativa • Descarga flotante • Descarga superficial o interna Patrón PRPD proporcionado en el servicio en la nube FLIR Acoustic Camera Viewer.
Distancia
de 0,3 m (1,0 ft) a 130 m (430 ft)
Medición acústica
124 micrófonos MEMS de bajo ruido y visualización de sonido en tiempo real
Tasa de fuga
En un entorno industrial típico: • >0,032 l/min a 3 bar desde 3 m (9,8 ft) • >0,05 l/min a 3 bar desde 10 m (32,8 ft) Detección mínima absoluta en un entorno silencioso: 0,016 l/min a 1,2 bar desde 0,3 m (1,0 ft)
Interfaz de usuario
Dispositivo de entrada
Pantalla táctil resistente
Indicador de encendido
LED (rojo)
Pantalla
Tamaño: 5", 800 × 480 píxeles Color: RGB de 24 bits Brillo: 1000 cd/m2 (ajustable)
Alimentación
Batería externa
LiFePO 12 V, 7 Ah, 84 Wh Uso: 7 horas (en función de las condiciones ambientales) Tiempo de carga: de 4 a 6 horas Salida máx.: 13,8 V, 4,0 A
Batería interna
Ion de litio, 6 Wh
Cargador de batería
Entrada: 100-240 V ~ 50/60 Hz, 1,5 A Salida máx.: 13,8 V, 4,0 A
Peso de la batería
985 g (2,2 lb)
Voltaje de entrada nominal
12 V Entrada máx.: 15 V, 2 A
Características medioambientales y certificaciones
Garantía
http://www.flir.com/warranty/
Humedad de operación y almacenamiento
Recomendado: de 0 a 90 %
Rango de temperatura de almacenamiento
De -20 a 70 °C (de -4 a 158 °F)
Rango de temperatura de operación y almacenamiento
Recomendado de -10 a 50 °C (de 14 a 122 °F)
Rango de temperatura operativa
De -10 a 50 °C (de 14 a 122 °F)
General
Longitud de cable de batería
0,75 m (2,46 ft), extendido 1,5 m (4,92 ft)
Peso
Cámara: 980 g (2,2 lb)
Peso del embalaje
4,5 kg (9,9 lb)
Peso total [incluyendo todos los accesorios]
2,9 kg (6,4 lb)
Tamaño
273 × 170 × 125 mm (10,7" × 6,7" × 4,9")
Tamaño de batería
90 × 145 × 65 mm (3,5" × 5,7" × 2,6")
Tamaño del embalaje
40 × 40 × 35 cm (15,7" × 15,7" × 13,8")
Tipo de embalaje
Caja de cartón
